实验室气路系统的设计与安装需严格遵循安全规范、行业标准及实际使用需求，确保气体输送稳定、安全且符合实验要求。

一、需求分析与规划

1.气体种类与用量核算

• 明确实验室所需气体类型、纯度等级及瞬时流量和持续供气时间。

2.空间布局优化

气源区选址：

• 易燃气体需独立防爆间，与助燃气体间距≥5米。

• 腐蚀性气体（氯气）远离精密仪器区。

管道走向设计：

• 遵循“最短路径、最少弯折”原则，主管道坡度≥1:100，确保冷凝液排放。

检修空间预留：

• 阀门两侧预留≥50cm操作空间，压力表安装角度倾斜15°，减少读数误差。

3.安全风险评估

• 环境因素：若实验室500米内有污染源，需采用316L不锈钢管道并增加防腐涂层。

应急预案：

• 设置气体泄漏报警器，配备紧急切断阀及强制排风系统。

• 氢气、氧气管道需导除静电，接地措施符合国家规范。

二、材料选型与采购

1.管道材质规范

• 高纯气体：优先选用BA级无缝不锈钢管，内表面粗糙度Ra≤0.4μm，焊接后需5N高纯氮气吹扫。

• 腐蚀性气体：采用PTFE或PVDF管，通过ASTM D1457标准耐化学腐蚀测试。

• 末端低压管道：可选EP级铜管，但避免与氨气接触。

2.阀门与接头标准

阀门类型：

• 高压气体采用金属密封球阀。微量调节场合选用针阀。

连接方式：

• 高压管道采用卡套连接，低压管道用VCR接头。焊接接头需X射线探伤检测。

标识管理：

• 管道标注气体名称、流向箭头及危险等级，标识耐候性满足ISO 9227盐雾测试720小时无脱落。

三、施工安装流程

1.施工前准备

• 设计审查：确保图纸符合GB50016、GB50235等规范，并满足业主需求。

• 材料采购：验证管材、阀门、仪表的质量证书，如316L不锈钢管道需提供ASTM A312标准认证。

• 团队培训：施工团队需具备压力管道安装资质，并进行安全规程培训。

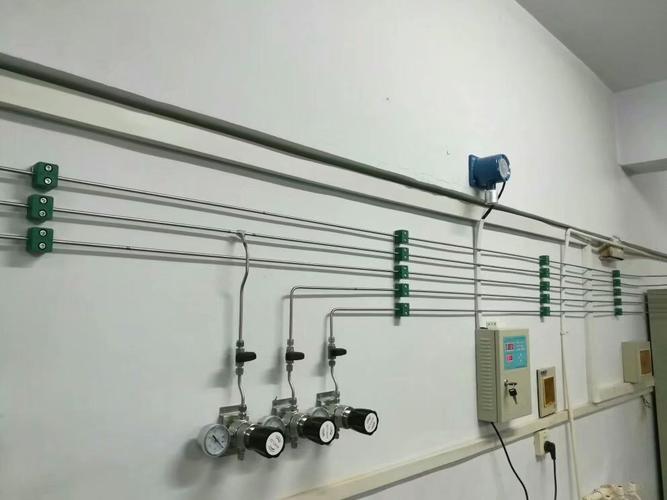

2.管道安装规范

切割与弯管：

• 使用专用切管机切割，切口垂直度≤0.5°。

• 弯管器弯曲半径≥5倍管径，禁止徒手弯折。

支架固定：

• 每1.5米设置管夹，穿墙处加装钢制套管并填充防火岩棉。

• 支架防腐处理达ISO 12944 C4级。

• 坡度控制：水平管道坡向排水点，坡度误差≤±0.5%，冷凝液排放口安装U型弯。

3.系统净化与测试

• 预处理吹扫：安装前用5N氮气以10m/s流速吹扫管道30分钟，白布检测无杂质。

• 强度试验：试压压力为设计压力的1.5倍，保压30分钟无泄漏。

气密性检测：

• 采用氦质谱检漏仪或肥皂水涂刷法。腐蚀性气体管道需进行100%氦检漏。

4.关键设备安装

• 减压阀：安装方向与气体流向一致，出口压力波动范围≤±1%，配备压力表。

过滤器：

• 气源入口安装0.01μm级颗粒过滤器，末端用气点加装0.001μm级终端过滤器。压差≥0.1MPa时更换滤芯。

• 流量计：选用热式质量流量计，安装于水平直管段上游≥10倍管径、下游≥5倍管径处。

四、验收与运维

1.验收标准

• 文件审核：提交管道材质证书、焊接记录、探伤报告、压力测试曲线等完整资料。

• 功能测试：模拟实际工况连续运行72小时，监测压力稳定性（波动≤±2%）、流量精度（误差≤±1.5%）。

2.安全检查：

• 紧急切断阀响应时间≤2秒，报警器联动排风系统启动时间≤5秒。氢气管道需进行氧含量分析（≤0.5%体积）和置换验证。

3.日常维护

巡检周期：

• 每日检查压力表读数，每周检测泄漏点，每月清洗过滤器，每季度校验仪表精度。

4.钢瓶管理：

• 采用智能钢瓶柜记录用气量、剩余压力及更换时间；危险气体实行双人双锁管理。

• 应急演练：每半年组织一次气体泄漏应急演练，训练关闭气源、启动排风、疏散人员等操作。

专业的气路系统是实验室的“生命线”，前期投入10%的额外成本进行优化设计，可避免后期数百倍的安全风险和维护成本。务必选择具有实验室专项资质的工程服务商合作。
