一、建设核心目标

满足电子电工基础课程（电路分析、模拟电子、数字电子等）的常规实验教学。

支持进阶实训（单片机、PLC、工业控制等）及学生创新实践项目。

符合电气安全、消防等国家规范，保障师生操作安全。

预留硬件扩展和软件升级接口，适配未来教学内容更新。

二、场地规划与布局

1.功能分区设计

实验教学区：核心区域，摆放实验台，按20-30人/间规划，每生占地面积≥1.5㎡。

设备存储区：存放备用仪器、工具耗材，设置货架和防潮设施，靠近实验区便于取用。

教师指导区：配置教师控制台、监控屏幕，可实时查看学生实验状态，支持演示教学。

准备与维修区：用于实验器材预处理、设备检修，配备工作台和维修工具。

2.环境配套要求

供电：采用三相五线制供电，每台实验台独立空气开关和漏电保护器，供电负荷≥2kW/台。

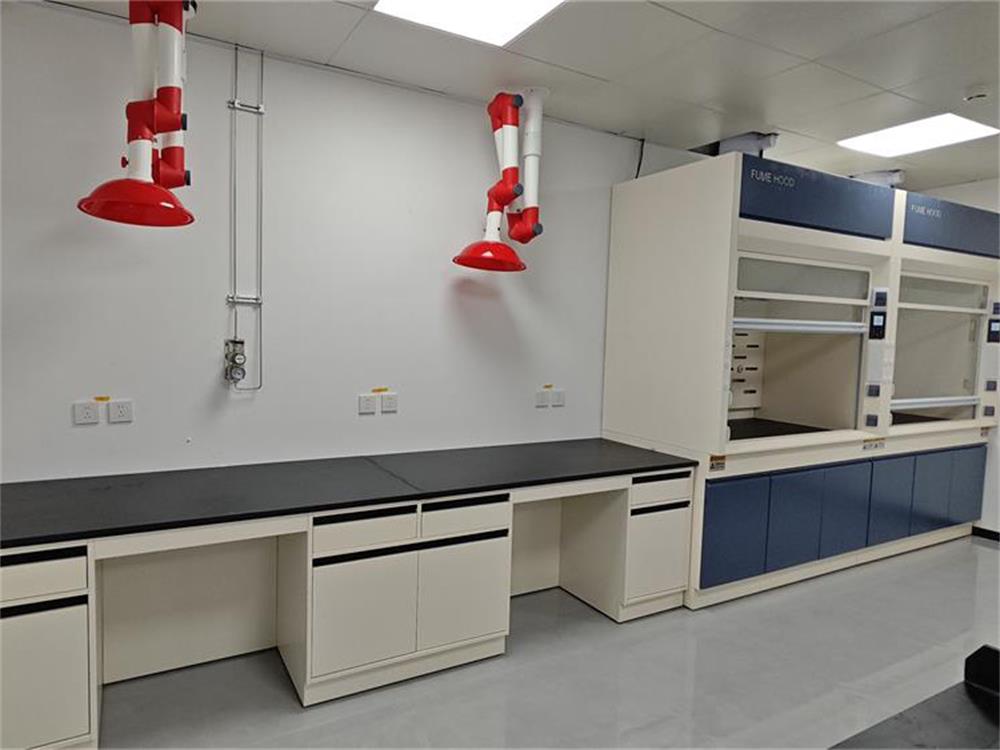

通风：安装强制排风系统，针对焊接等产生有害气体的实验区域强化通风。

照明：采用均匀照明设计，桌面照度≥300lx，避免眩光影响操作。

接地：设置独立保护接地系统，接地电阻≤4Ω，防止触电事故。

三、核心设备配置

1.基础实验设备

实验台：选用带电源模块、接线端子的标准实验台，支持电路搭建和测量。

测量仪器：每台实验台配置万用表、示波器、函数信号发生器、交流毫伏表。

辅助工具：电烙铁、焊锡丝、剥线钳、螺丝刀等常用工具，按实验台数量1:1配置备用件。

2.进阶实训设备

控制类实训台：PLC实训台、单片机开发板、变频器实训模块。

电子技术综合平台：模拟电子技术实训箱、数字电子技术实训箱、EDA设计工作站。

工业接口模块：传感器模块、继电器控制模块、通讯接口模块。

四、安全保障系统

1.电气安全防护

安装漏电保护开关，实验台电源一键紧急切断功能。

实验台采用绝缘材质台面，电源插座带防误插设计，线路穿管保护避免裸露。

2.消防与应急设施

配置ABC干粉灭火器、应急照明和疏散指示标志。

设置紧急喷淋装置和洗眼器，针对电解液、焊接等可能产生危险的场景。

3.安全管理制度

制定实验室操作规程、设备使用登记制度、安全应急预案。

配备急救箱，定期组织安全培训和演练。

电子电工实验室的建设是一个系统工程。建议分步实施，从明确自身需求和定位开始，然后进行详细的方案设计。在建设中，请务必坚守安全底线，并充分考虑未来的扩展性。
