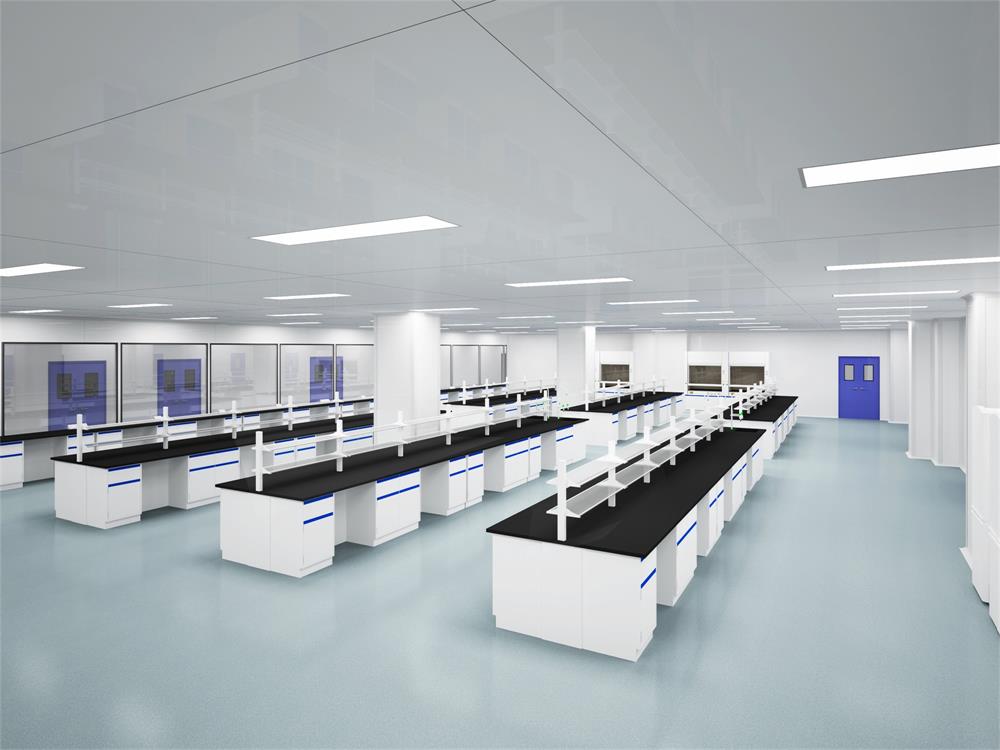

半导体实验室作为支撑芯片研发与制造的核心场所，其建设围绕洁净度、温湿度、振动、电磁干扰四大核心环境参数展开，同时满足安全规范与设备适配需求。

一、设计原则：科学合规与灵活适配并重

1.合规性先行

严格遵循《半导体器件生产环境规范》《洁净厂房设计规范》等国家标准，以及ISO 14644洁净度等级要求，确保实验室符合生产研发资质。例如，光刻、薄膜沉积等核心区域达ISO 5级（百级）或更高，辅助区域可设为ISO 7级（万级）。

采用模块化设计理念，预留设备升级与流程调整空间，如额外管线接口、承重结构，避免后期改造破坏洁净环境。

2.功能分区明确

根据实验流程划分防爆区、腐蚀区、洁净区等功能区域，明确区域间隔离与防护措施。

二、环境控制：精准调控四大核心参数

1.洁净度分级设计

核心区域：光刻、晶圆加工等对尘埃敏感区域达到ISO 1~5级，采用ULPA超高效过滤器，并增设局部洁净工作台或洁净棚，进一步提升局部洁净等级至ISO 4级（十级）。

辅助区域：样品制备、测试区可设为ISO 7级（万级），通过压差控制防止交叉污染。

气流组织优化：采用垂直单向流或水平单向流设计，确保气流均匀稳定，减少尘埃粒子沉降。

2.温湿度精准控制

温度：控制在20-24℃，通过高精度空调系统实现±0.1℃波动控制，避免热胀冷缩导致材料变形或设备精度下降。

湿度：保持在45%-55%，通过除湿与加湿系统联动，实现±2%湿度波动控制，防止静电积累或材料吸湿变形。

3.振动隔离与电磁屏蔽

振动控制：对振动敏感设备设置独立隔振基础，采用浮筑地板，减少外界振动传递。同时，将振动敏感设备与大型动力设备分开布置，保持≥5米距离。

电磁屏蔽：地面采用防静电地板，接地电阻≤1Ω；操作台铺设防静电垫，人员穿戴防静电服装与手环。对电磁干扰敏感设备设置电磁屏蔽室，屏蔽效能>80dB，抑制射频/数字信号干扰。

三、安全规范：多层级防护体系

1.气体安全

采用集中供气系统，气体钢瓶放置在专用气体间，配备多级过滤、稳压装置及泄漏检测系统。

在气体使用区域安装气体泄漏报警系统，一旦检测到泄漏，立即切断气源并启动应急排风系统。

2.化学安全

独立设置化学品存储区，采用防爆柜存储酸、碱、有机溶剂等，分区存放并配备泄漏应急处理设施。

在使用化学品的实验区域设置通风橱、万向排风罩等局部排风设施，及时排出有害气体，防止积聚。

3.消防安全

配备火灾自动报警系统、气体灭火系统和喷淋灭火系统。

划分合理防火分区，设置明显疏散指示标志与应急照明设施，确保人员安全疏散。

四、运维管理：智能化与常态化结合

1.智能监控系统

构建智能监控平台，实时监测实验室环境参数与设备状态，通过传感器将数据传输至监控中心，管理人员可通过电脑或手机远程查看。

设置异常报警阈值，如温度波动超过±0.5℃、洁净度不达标时，系统自动发送警报，提示及时处理。

2.定期维护与校准

制定洁净室定期清洁与过滤器更换制度，确保空气净化系统效能。

定期检查高精密环境控制设备运行参数与耗材状态，及时校准传感器精度，确保设备长期稳定运行。

3.应急预案与演练

制定气体泄漏、火灾、停电等应急预案，明确应急响应流程与责任人。

定期开展应急演练，提升人员应急处理能力，减少事故损失。

半导体实验室建设需以工艺需求为导向，通过精细化设计和智能化控制实现多维度环境参数的稳定。环境控制的核心是预防污染和保障工艺一致性，最终服务于半导体研发的高良率与生产可靠性。
