实验室气体管路设计需严格遵循《实验室供气系统设计规范》《建筑设计防火规范》等标准，以安全优先、适配精准、可扩展、易运维为原则。

一、设计原则

1.安全性

气体管路设计需充分考虑气体特性，如易燃易爆、毒性、腐蚀性等，确保系统能够有效防止泄漏、爆炸等安全事故。

易燃易爆气体管路应设置防爆装置，有毒气体管路需配备泄漏报警系统。

2.稳定性

确保气体压力、流量和纯度的稳定性，避免因气体波动影响实验结果。

使用减压阀、稳压阀和过滤器等设备进行调节和控制。

3.灵活性

采用模块化设计，便于后期扩展或调整。

管路布局应合理，避免交叉干扰，方便维护和管理。

4.经济性

在满足安全和功能需求的前提下，优化管路走向，减少不必要的弯头和接头，以降低材料成本和施工难度。

二、设计步骤

1.需求分析

明确实验室气体需求，包括气体种类、用量、压力要求、纯度要求等。

了解实验室布局和空间限制，以便合理规划管路走向。

2.管路材料选择

不锈钢管：适用于高纯度和高压气体。

铜管：常用于低温气体。

PVC管：适用于低压、非腐蚀性气体。

3.管路布局设计

遵循“短、直、少弯”的原则，以减少气体流动阻力。

明敷管道应有通风措施，通风次数为每小时1~3次。

4.设备选型与配置

减压阀、过滤器、流量计、压力表等设备的选择应根据气体特性进行。

易燃易爆气体需配置防爆装置和泄漏报警系统。

5.图纸绘制与审核

绘制详细的管路布置图，并经过专业人员审核，确保设计符合相关标准和规范。

三、施工环节

1.施工准备

对设计图纸进行详细交底，确保施工人员了解设计意图和技术要求。

准备好所需的材料、工具和设备，并对施工现场进行清理和布置。

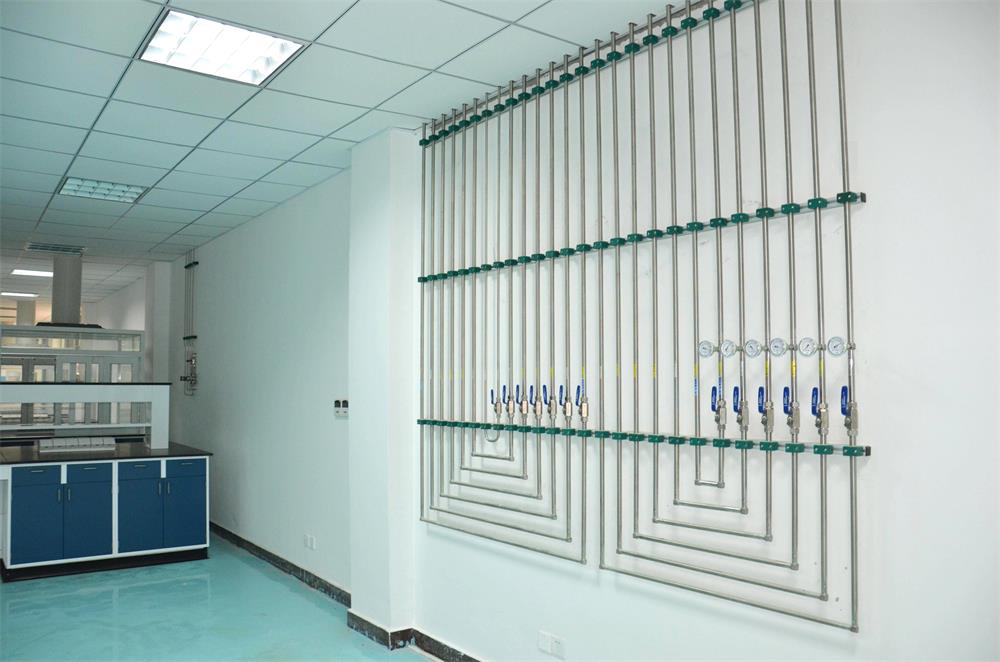

2.管路安装

严格按照设计图纸进行安装，确保管路的走向、高度和间距符合要求。

金属管材采用焊接或卡套连接，非金属管材采用胶接或螺纹连接。

3.设备安装与调试

安装减压阀、过滤器、流量计等设备，并进行调试，确保系统运行稳定，无泄漏现象。

4.系统测试与验收

进行气密性测试、压力测试和流量测试，确保系统符合设计要求和相关标准。

四、维护与管理

1.定期检查

定期检查管路连接处、阀门、过滤器等设备的密封性和运行状态。

对易燃易爆和有毒气体管路进行泄漏检测。

2.清洁与保养

定期清洁管路和设备，防止灰尘和杂质积累影响气体纯度。

对高纯度气体管路进行吹扫和置换。

3.记录与档案管理

建立完善的气体管路系统档案，记录设计图纸、施工记录、测试报告、维护记录等信息。

五、常见问题与解决方案

1.气体泄漏

检查管路连接不严密、阀门损坏或设备老化，及时更换部件并加强密封处理。

2.气体纯度不足

清洁管路、更换过滤器、检查气体源。

3.压力不稳定

检查减压阀、清理管路、调整气体供应。

科学合理的设计、高质量的施工以及严格的维护管理，是确保实验室气体管路系统安全、稳定运行的关键。通过不断优化设计和施工工艺，实验室气体管路工程将为科研工作提供更加可靠的气体供应保障。
